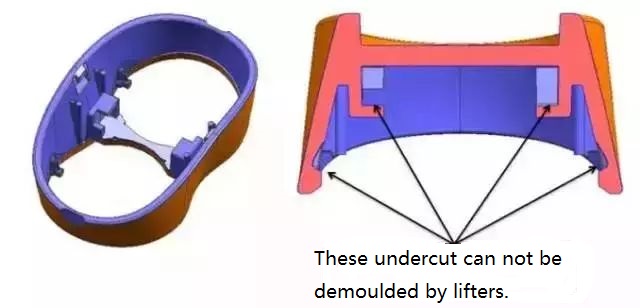

Todos sabemos que os produtos possuem rebaixo. Geralmente, o rebaixo interno do produto é liberado por um levantador, e o rebaixo externo é liberado por um deslizador. Quando o rebaixo interno do produto não pode ser usado como levantador, qual estrutura utilizamos?

Conforme mostrado abaixo:

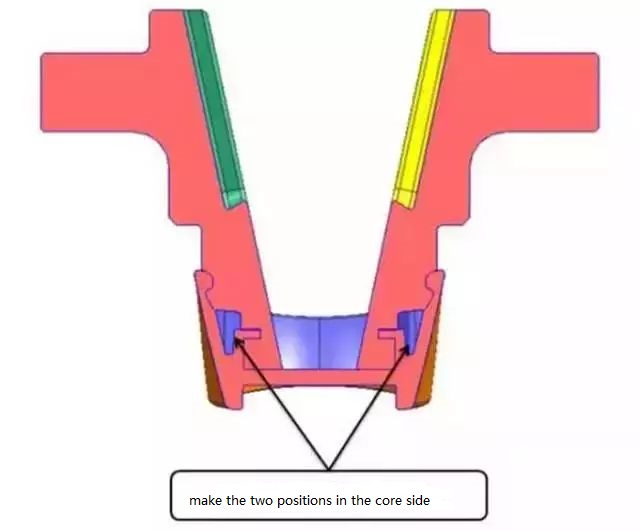

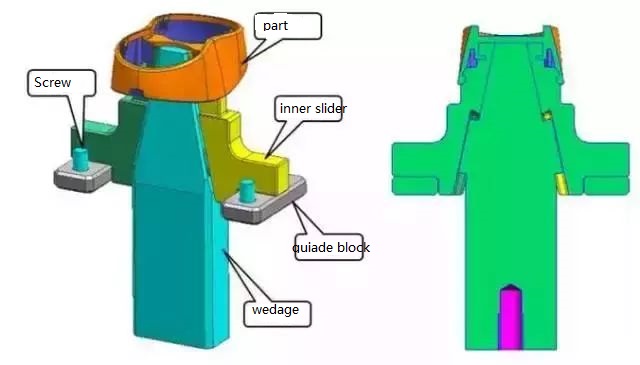

Ao encontrar este tipo de produto, não é possível usar o levantador, basta considerar a tração do núcleo do cursor interno. O mecanismo de tração do núcleo do cursor interno é composto por um cursor interno, uma cunha e um bloco-guia.

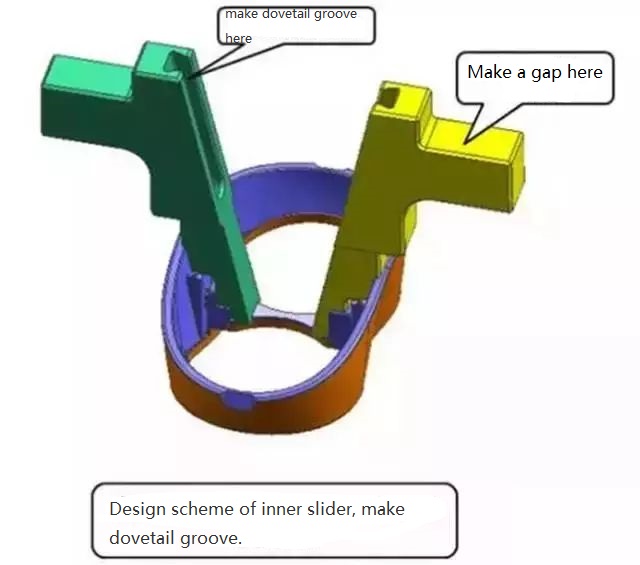

Esquema de design do controle deslizante interno

Princípio de movimento do mecanismo deslizante interno:

(1) Para este tipo de mecanismo deslizante interno, uma placa de suporte deve ser adicionada à parte inferior da placa B, e a placa B e a placa de suporte devem poder ser abertas. A cunha é travada na placa de suporte.

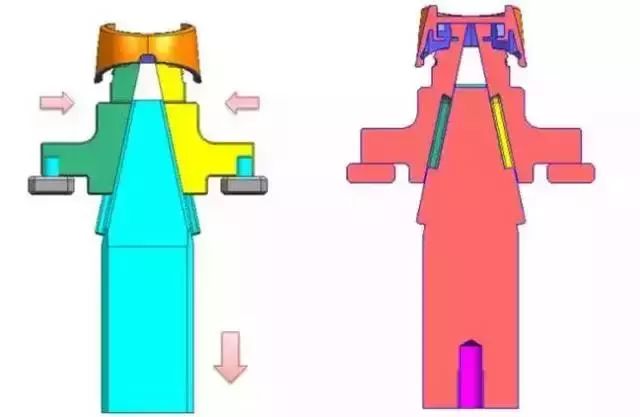

(2) Primeiramente, as placas A e B são abertas. Após a abertura até uma determinada distância, a placa B e a placa de suporte são abertas. A distância de abertura é controlada por um parafuso limitador. À medida que a cunha é travada na placa de suporte, ela se move na direção da seta, formando uma ranhura em cauda de andorinha entre o cursor interno e a cunha. Devido ao efeito da ranhura em cauda de andorinha, os dois cursores internos são acionados para deslizar para dentro (na direção da seta), desengatando-se do rebaixo, e a extração do núcleo é concluída.
