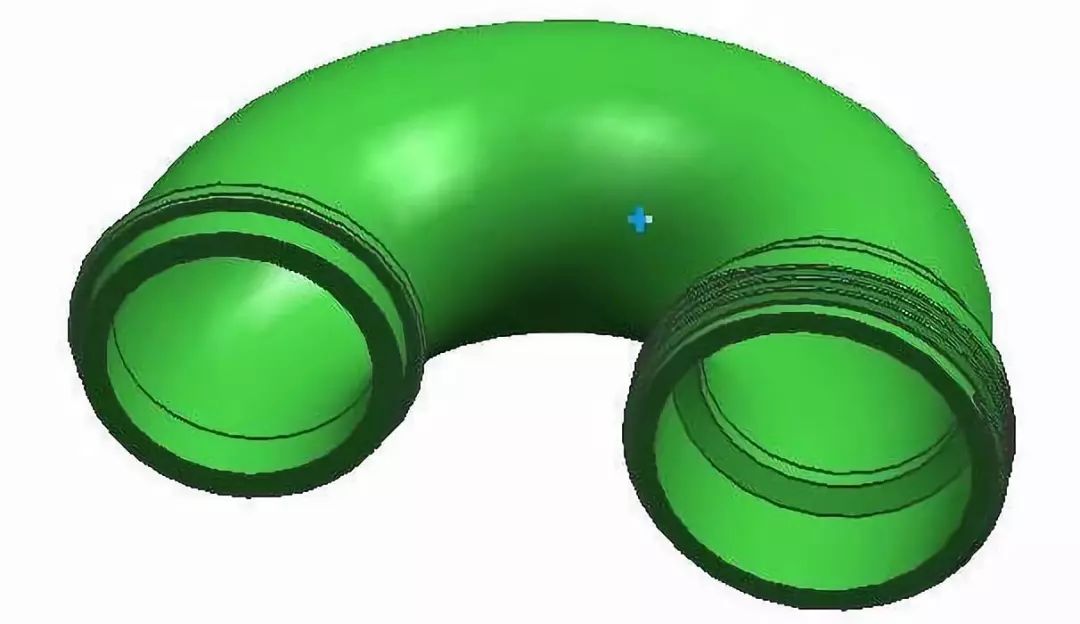

Produtos do tipo tubo também são relativamente comuns, e muitos projetistas de moldes não entendem o princípio da extração do núcleo do arco, deixe-me compartilhar com você.

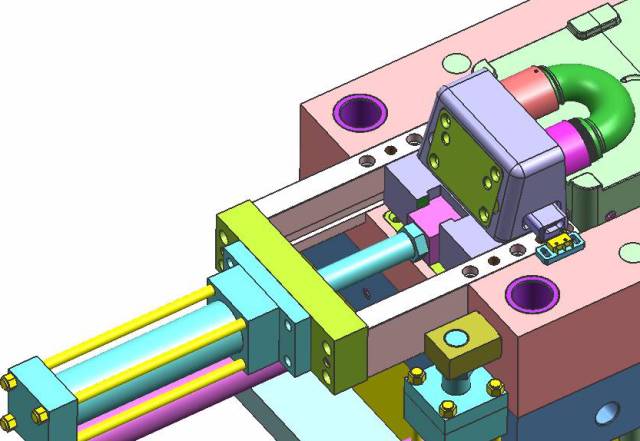

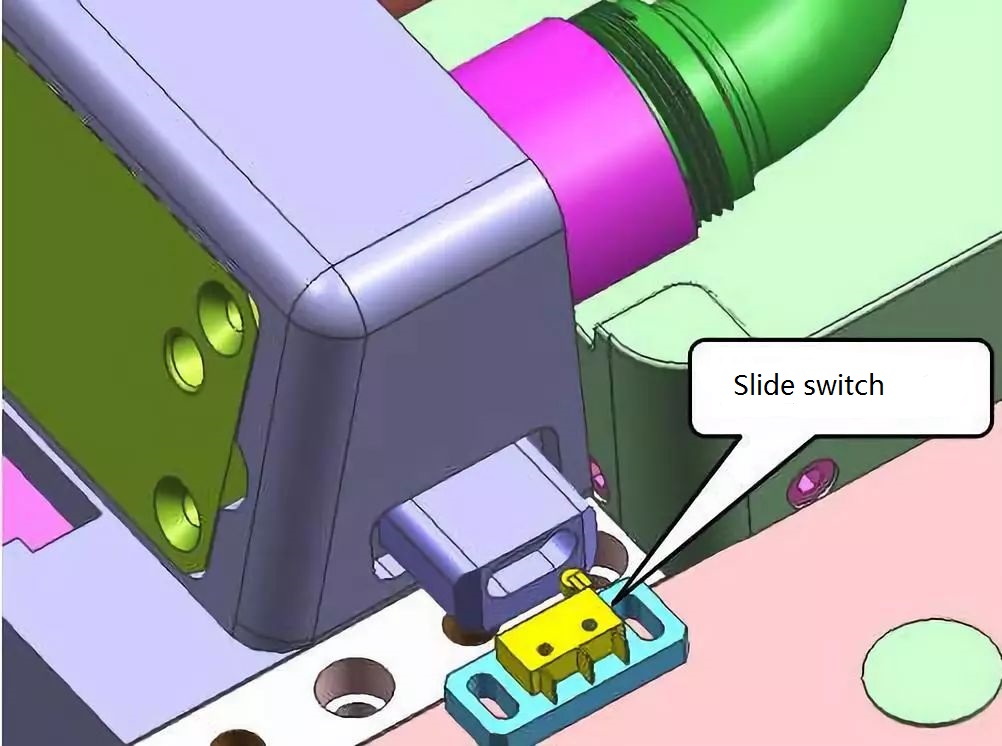

Devido ao curso relativamente longo da extração do núcleo do arco, é necessário extrair o núcleo do cilindro de óleo, conforme mostrado na figura abaixo

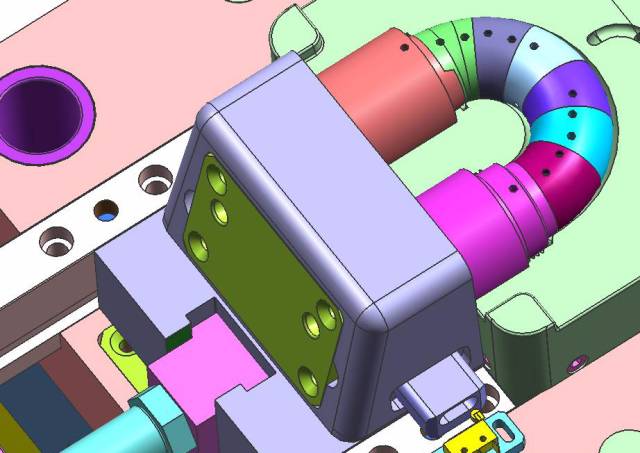

Para puxar o núcleo do arco, o inserto deslizante precisa ser dividido em várias partes, e o núcleo é puxado ao longo do arco do produto durante a tração do núcleo, conforme mostrado na figura a seguir.

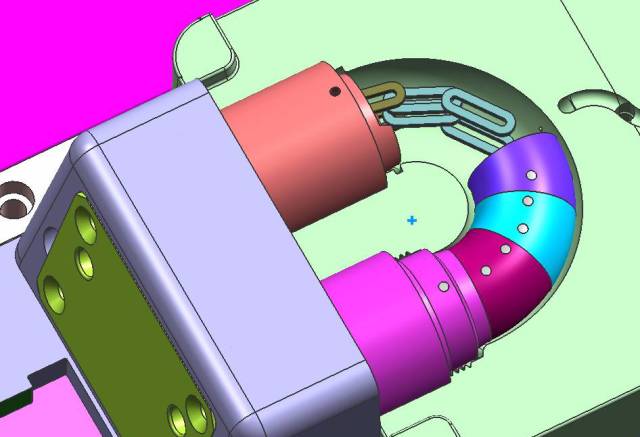

As inserções deslizantes são conectadas com chaves de encaixe e posicionadas com pinos, conforme mostrado na figura a seguir ：

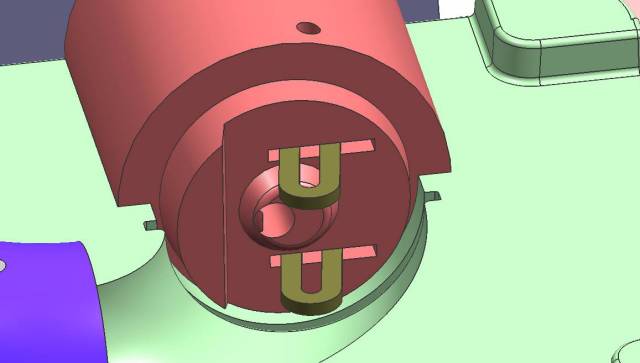

A posição da chave de encaixe no inserto deslizante deve ser evitada para evitar interferência entre a chave de encaixe e o inserto deslizante quando o núcleo é desenhado em um arco, conforme mostrado na figura a seguir.

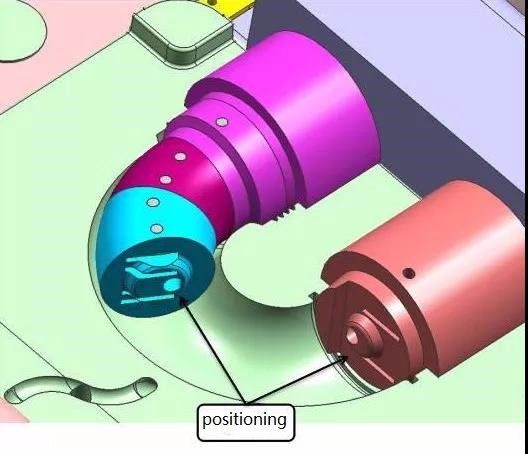

Os insertos deslizantes devem ser posicionados para facilitar a fixação suave do molde sem desalinhamento, conforme mostrado na figura a seguir
