Critérios de projeto para canais de moldagem por injeção de plástico

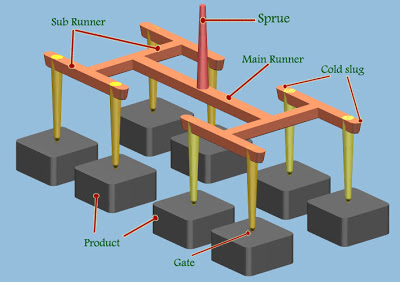

O canal de injeção é o primeiro canal para a moldagem por injeção de plástico no molde. A maior parte do plástico passa por ele e, em seguida, para a cavidade do molde e o macho. Portanto, a posição do canal de injeção não deve afetar a aparência do produto e deve estar em conformidade com a montagem do produto.

Quando o molde utiliza um canal de injeção pin-point, a placa do canal quente deve ter um poço de escória. O diâmetro de entrada do canal deve ser inferior a 3 mm e deve ser projetado na parte traseira da placa frontal. A seção deve ser projetada para ser trapezoidal ou semicircular. Além disso, o comprimento deve ser projetado de forma razoável e o processo deve ser encurtado o máximo possível sob a premissa de garantir a qualidade da conformação, reduzir a área da seção transversal e encurtar o tempo de enchimento e resfriamento. Essas recomendações de seção transversal são usinadas e a usinagem manual não é recomendada. Ao processar o canal dividido, deve haver uma extensão na extremidade frontal como um ponto de alimentação a frio. O canal de injeção deve ser feito de acordo com as especificações. A haste de tração possui uma fivela reversa e uma transição suave. Portanto, não pode causar deslocamento.

Ao projetar uma sub-gaveta, a gaveta acima da haste superior deve ser projetada sem contração superficial. O design do material deve ser fácil de remover e a aparência do produto deve ser isenta de marcas de gaveta. Além disso, não deve haver material residual na montagem do produto. O sistema de canais é alimentado por uma gaveta banana, e o inserto bipartido deve ser nitretado para garantir a dureza do inserto.
